Katlanabilir Ekran Menteşe Alanı Adaptörü Sert Esnek PCB

Katlanabilir Ekran Menteşe Alanı Adaptörü Sert-esnek PCB, modern akıllı telefon ekran modüllerinde yüksek entegrasyon, yüksek güvenilirlik ve katlanabilirlik sağlayan kritik bir ara bağlantı taşıyıcısıdır. Sert alanların bileşenleri koruduğu ve esnek alanın dinamik bükülmeye maruz kaldığı kompozit bir yapı kullanarak, sınırlı alanda devre stabilitesi, sinyal bütünlüğü ve mekanik dayanıklılık sağlar. Daha ince ve daha hafif cihazlar için temel bir teknolojik olanak sağlar.

Çekirdek Yapı ve Özellikler:

3D Yönlendirme: Esnek kısım kağıt gibi katlanabilir veya bükülebilir; telefonun içindeki dikey alandan tamamen yararlanılarak sürücü IC'si gibi bileşenleri ekranın arkasına katlayabilir, böylece ultra dar çerçevelere ve hatta çerçevesiz tam ekran tasarımlara olanak sağlanır. Bu, ultra ince akıllı telefon tasarımını kolaylaştırır.

Ekran modüllerinde kullanılan sert esnek kart, ekran sürücüsü IC'sini ana karta bağlayan önemli bir bileşendir. Esnek devrelerin bükülebilirliğini sert panellerin stabilitesiyle birleştirerek yüksek ekran-gövde oranlarına ve ince, hafif tasarımlara ulaşmanın temelini oluşturur.

Temel Performans Avantajları:

1. Kalınlığın Azaltılması: Konektörlerin kalınlığını ve sert panellerin gereksiz kaplama katmanlarını ortadan kaldırır, bu da farklı çözümlerle karşılaştırıldığında daha ince bir genel yapıya neden olur.

2. Üstün Sinyal Bütünlüğü: Yüksek hızlı görüntü veri akışlarını (4K/8K videoyu destekler) istikrarlı bir şekilde iletmek için yüksek yoğunluklu kablolama teknikleri (örn. diferansiyel çift yönlendirme) ve düşük dielektrik kayıplı malzemeler kullanır, sinyal zayıflamasını ve elektromanyetik paraziti etkili bir şekilde bastırır, yüksek pikselli görüntü verilerinin kayıpsız, düşük gecikmeli iletimini sağlar.

3. Parazit Bağışıklığı: Uzun esnek kablolarla karşılaştırıldığında, sert esnek kartlar sinyal yollarını kısaltır ve bakır dökme veya koruyucu filmler yoluyla elektromanyetik paraziti etkili bir şekilde izole edebilir.

4. Yapısal Bütünlük: Sert ve esnek bölümler arasındaki ara bağlantılar, lehim bağlantılarından ziyade dahili kimyasal biriktirme ve kaplama yoluyla oluşturulur. Bu, bağlantı noktasındaki bükülme direncini geleneksel "FPC + konnektör" veya "sert panele lehimlenmiş FPC" çözümlerinden çok daha üstün kılar.

5. Yüksek Şok Direnci: Entegre yapı, lehim bağlantısı arızası riskini en aza indirerek düşme veya titreşim sırasında bile istikrarlı sinyal iletimi sağlar.

6. Dinamik Bükmeyi Destekler: Katlanabilir telefonlarda, elektriksel performansı korurken 400.000'den fazla tekrarlanan bükülmeye dayanabilir.

Anahtar Teknik Parametreler:

1. Yapısal Parametreler:

Katman Sayısı ve Yapısı: "Sert-esnek" yapı kullanılarak genellikle 4-6 katman.

Kalınlık: Aşırı incelik için tipik olarak 0,1-0,2 mm esnek alan; bileşen montajı ve yönlendirme gereksinimlerine göre tasarlanmış sert alan kalınlığı.

Minimum Bükme Yarıçapı: 0,5 mm'den az olabilir, dar bükme alanları için uygundur.

2. Elektriksel Performans:

Hat Genişliği/Boşluk: 40μm - 50μm'ye kadar, yüksek yoğunluklu sinyal iletim gereksinimlerini karşılar.

Empedans Kontrolü: Yüksek hızlı diferansiyel sinyaller (örn. MIPI DSI) için sıkı empedans kontrolü (örn. 100Ω ±%10).

İletim Bant Genişliği: Kanal başına birkaç Gbps'lik yüksek hızlı veri iletimini destekleyerek yüksek çözünürlüklü, yüksek kare hızlı görüntüleme gereksinimlerini karşılar.

3. Malzemeler ve Güvenilirlik:

Substrat: Esnek bölümde Poliimid (PI) veya daha yüksek performanslı Sıvı Kristal Polimer (LCP) kullanılabilir; ikincisi ultra incelik, düşük kayıp ve bükülme dayanıklılığı açısından avantajlar sunar.

Bükülme Dayanıklılığı: Dinamik bükme ömrü gereksinimi >400.000 devir.

Çalışma Sıcaklığı: -30°C ila +85°C, tüketici elektroniğinin sıkı kullanım ortamı gereksinimlerini karşılar.。

Uygulama Senaryoları

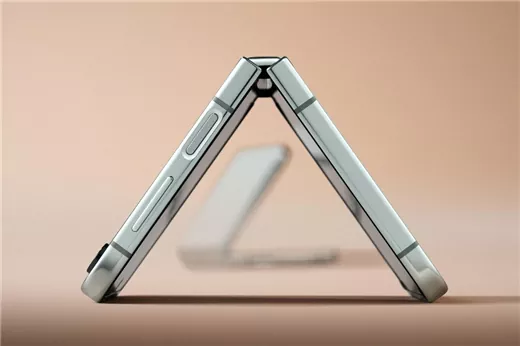

Katlanabilir Ekran Menteşe Alanı Adaptörü Sert esnek PCB, öncelikle üst düzey katlanabilir telefon ekranlarına hizmet veren modern akıllı telefon görüntüleme sistemleri için temel ara bağlantı ve destek çözümüdür. Tekrarlanan bükülmeye karşı mükemmel direnci, onu menteşe alanından geçen katlanabilir ekranların bağlanması için ideal bir seçim haline getiriyor.

Değer Önerimiz

Cep telefonu sektöründe ekran ara bağlantısı için endüstri lideri sert esnek kart çözümleri sağlama konusunda uzmanız. Yalnızca standartlaştırılmış yüksek güvenilirliğe sahip ürünler sunmakla kalmıyoruz, aynı zamanda işbirlikçi tasarım, simülasyon optimizasyonu ve özel geliştirme konularında da güçlü yeteneklere sahibiz. Hassas devre işleme, malzeme bilimi, termal simülasyon ve sinyal bütünlüğü analizindeki derin uzmanlığımızla desteklenen, belirli kimlik tasarımlarına, yığın mimarilerine ve ekran performansı hedeflerine göre uyarlanmış, konsept tasarımdan seri üretime kadar tam süreç desteği sağlamak için müşterilerle yakın işbirliği içinde çalışıyoruz. Müşterilerin akıllı telefon görüntüleme sistemlerinde alan ve performans sınırlarını zorlamalarına, daha net ve daha istikrarlı görsel deneyimler yaratmalarına ve sizi güvenilir temel bileşen ortağınız haline getirmelerine yardımcı olmak için yenilikçi mühendislikten yararlanmaya kararlıyız.

Bize Ulaşın

Daha fazla ürün detayı veya işbirliği fırsatlarını görüşmek için lütfen iletişime geçin:

Ding Rui (Terry Ding), Başkan Yardımcısı

Tel:+86-18750290300

E-posta:rding@hon-flex.com

Wang Yuhe (Rick Wang), İşletme Müdürü

Tel:+86-15959382432

E-posta:yhwang@hon-flex.com

Web sitesi:https://www.hongflex.com
