Enerji Depolama Pil Paketleri için Kablo CCS

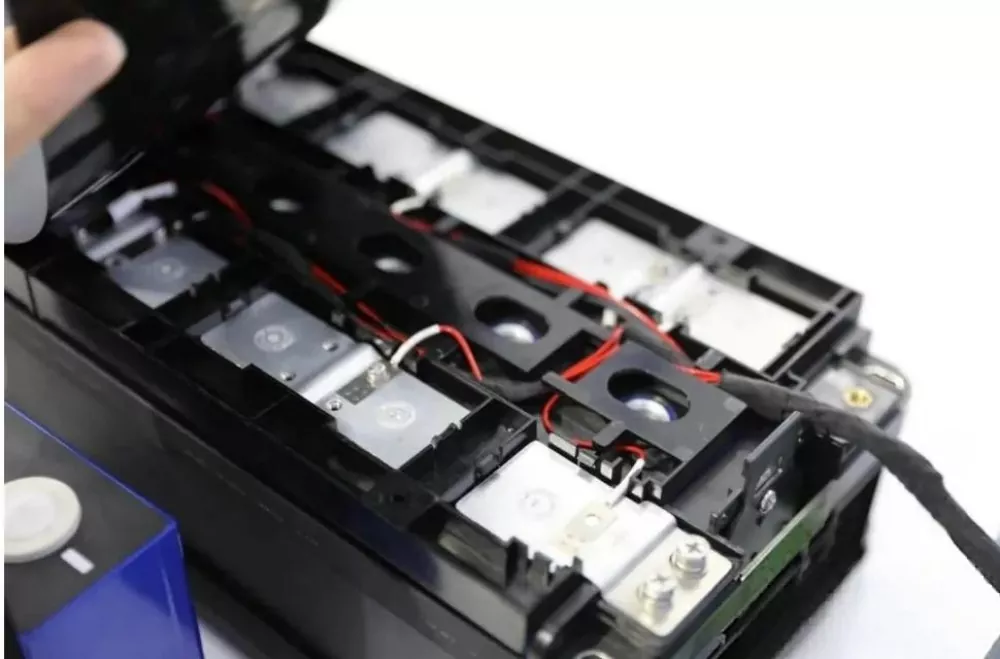

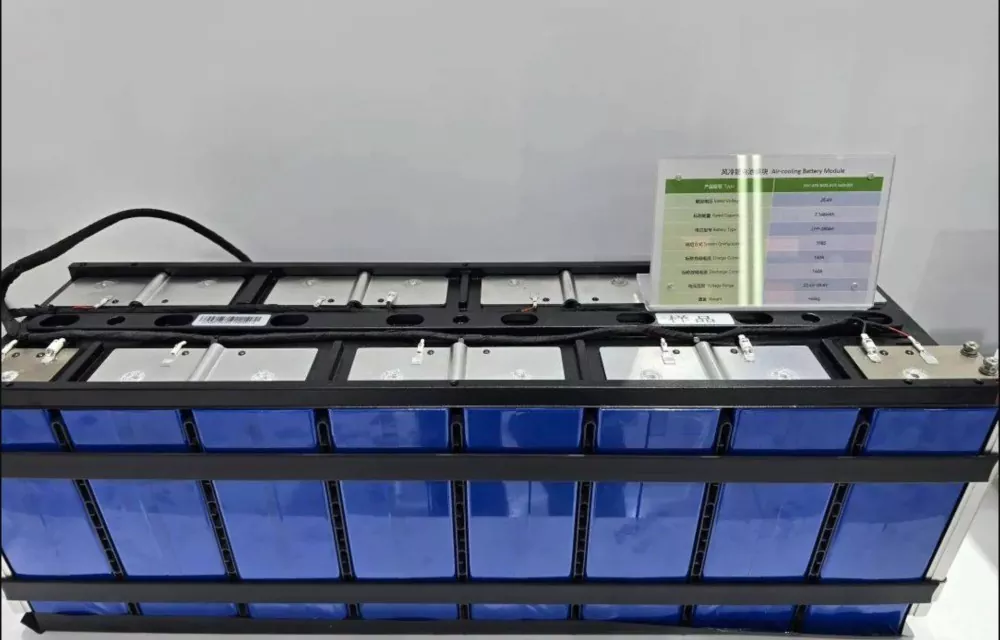

Enerji depolama akü paketleri için Cable CCS, geleneksel kablo demetlerini (kablolar, terminaller, konektörler) baralar, plastik yapısal parçalar, sıcaklık sensörleri ve diğer elemanlarla tek bir ünitede birleştiren bir akü bağlantısı ve yönetim bileşenidir. Esnek Baskılı Devreye (FPC) dayalı CCS'den farklı olarak, klasik kablo tesisatı yapısını korur ve önceden dağınık ve düzensiz algılama tesisatlarını modüler ve entegre tasarım yoluyla sistematik olarak yükseltir. Pil Yönetim Sisteminin (BMS) "yapılandırılmış sinir ağı" olarak, her bir hücreden voltaj ve sıcaklık sinyallerinin güvenilir bir şekilde toplanmasından sorumludur ve sabit enerji depolama sistemlerinde pil güvenliği izleme, durum değerlendirmesi ve performans optimizasyonu için kritik bir temel modül olarak hizmet eder.

Çekirdek Yapı ve Özellikler

1. Modüler Entegre Tasarım:

Dağınık bağımsız voltaj örnekleme kabloları ve sıcaklık sensörü kabloları, konektörler ve terminaller aracılığıyla düzenli kablo demeti düzeneklerine entegre edilir. Bunlar, tam bir modül oluşturmak için bakır/alüminyum baralarla (hücre seri/paralel bağlantıları taşıyan) ve yalıtkan plastik braketlerle (izolasyon plakaları) önceden birleştirilmiştir. Bu tasarım, "önce dağınık kabloların döşenmesi, ardından terminallerin bağlanması" şeklindeki geleneksel montaj modunu temelden dönüştürerek, büyük ölçekli enerji depolama kurulumları için özel olarak tasarlanmış standartlaştırılmış işlevsel üniteler yaratıyor.

2. Kararlı ve Güvenilir Bağlantı Mimarisi:

Baralar ve hücre terminalleri arasındaki bağlantılarda genellikle lazer kaynağı gibi yüksek güvenilirliğe sahip işlemler kullanılır.

Kablo tesisatı ile baralar üzerindeki algılama noktaları arasındaki elektrik bağlantıları, kıvırma, kaynaklama veya konnektörlerin içine entegrasyon yoluyla elde edilir, böylece sağlam bir yapı sağlanır ve bireysel kablo gevşemesi riski ortadan kaldırılır.

3. Otomasyona Uyarlanabilirlik:

Geleneksel dağınık kablolar manuel montaja dayanırken, bir CCS modülüne entegre edildikten sonra düzenli şekli ve tanımlanmış arayüzleri, yüksek hacimli enerji depolama üretimi için hayati önem taşıyan robotik konumlandırma ve kurulum gibi daha yüksek derecedeki otomatik montaj süreçlerine adaptasyonu mümkün kılar.

4. Teknik Yollarda Esneklik:

Kablo CCS, CCS teknolojisinin geliştirilmesinde önemli bir daldır. Tasarım gerekliliklerine bağlı olarak, farklı enerji depolama uygulamaları için çeşitli maliyet, performans ve mekansal gereksinimleri karşılayan "Kablo + Yalıtım Plakası" veya "FPC + Vakum Şekillendirme / Kablo" gibi hibrit entegre çözümler oluşturmak için FPC veya PCBA (Baskılı Devre Kartı Düzeneği) gibi diğer teknik yollarla da birleştirilebilir.

Avantajları

1. Yüksek Üretim ve Montaj Verimliliği: Düzinelerce veya yüzlerce dağınık montaj noktasının birkaç modüler bileşenin kurulumuna entegre edilmesi, büyük enerji depolama akü paketlerinin üretim sürecini önemli ölçüde basitleştirir.

2. Bağlantı Güvenilirliği ve Tutarlı Kalite: Modül içindeki çekirdek kaynağı ve bağlantılar son montajdan önce tamamlanır, böylece akü paketi içindeki karmaşık işlemler azalır ve zayıf yerinde kaynak veya montajdan kaynaklanan genel paket yeniden işleme oranı azalır. Standartlaştırılmış üretim, yüksek hacimli dağıtımlarda ürün tutarlılığı sağlar.

3. Düzenli Yapı ve Alan Optimizasyonu: Entegre tasarım, geleneksel donanımların dağınık yönlendirmesi ve diğer bileşenlerle olası etkileşim/aşınma gibi sorunları giderir. Kablolar plastik braketler içinde düzgün bir şekilde sabitlenerek yerleşim düzeni netleştirilir ve dahili paket alanı kullanımı ve bakım kolaylığı geliştirilir; bu, periyodik bakım gerektiren büyük ölçekli enerji depolama sistemleri için kritik öneme sahiptir.

4. Maliyet ve Tedarik Zinciri Olgunluğu: Yerleşik otomotiv ve endüstriyel kablo tesisatı süreçlerine dayalı olarak, tedarik zinciri olgunlaşmıştır ve hammadde maliyetleri nispeten şeffaftır. Güvenilirliği ve kanıtlanmış teknolojiyi ön planda tutan enerji depolama projeleri için bu, daha yeni FPC tabanlı yaklaşımlarla karşılaştırıldığında sağlam ve düşük riskli bir seçimi temsil eder.

5. Gelişmiş Koruma ve Güvenlik: Modüler plastik yapısal parçalar, kablolar ve bağlantı noktaları için birleşik yalıtım koruması ve mekanik sabitleme sağlar, titreşim ve darbe direncini artırır ve alev geciktirici (UL94 V-0) ve yüksek voltaj izolasyonu gibi sıkı güvenlik gereksinimlerine uyumu kolaylaştırır.

Uygulamalar

Bu ürün, geleneksel dağınık kablolamadan, enerji depolama akü paketleri içindeki entegre çözümlere kadar kanıtlanmış, güvenilir bir yükseltme yolunu temsil eder ve öncelikle aşağıdaki alanlarda uygulanır:

1. Şebeke Ölçeğinde Enerji Depolama Sistemleri: Uzun vadeli güvenilirliği kanıtlanmış, sağlam, bakımı yapılabilir bağlantılar gerektiren büyük akü kurulumları için.

2. Ticari ve Endüstriyel (C&I) Enerji Depolama: Güvenilir performansın yanı sıra maliyet etkinliği ve bakım kolaylığının ön planda tutulduğu yer.

3. Konut Enerji Depolama Kabinleri: Basitleştirilmiş kurulum ve sahada bakımı yapılabilir bağlantılardan yararlanan uygulamalar.

Misyonumuz

Enerji depolama endüstrisinde verimlilik, güvenilirlik ve maliyet arasındaki dengeleme zorluklarını derinden anlıyoruz. Olgun endüstriyel kablo demeti teknolojisi üzerine inşa edilen ve modüler entegrasyonla geliştirilen Kablo CCS çözümümüz, enerji depolama uygulamaları için sağlam ve kanıtlanmış bir ürün yolu sunar. Yalnızca ilgili endüstri standartlarıyla uyumlu yüksek kaliteli modüller sağlamakla kalmıyoruz, aynı zamanda yapısal tasarım, kablo tesisatı mühendisliği, otomatik montaj entegrasyonu ve kapsamlı test ve doğrulamayı kapsayan kapsamlı hizmet yeteneklerine de sahibiz. Müşterilerimizin karmaşık, emek yoğun kablo montaj süreçlerini modern, güvenilir modüler kurulumlara dönüştürmelerine yardımcı olmaya kararlıyız; bu da üretim verimliliğini ve uzun vadeli sistem güvenilirliğini önemli ölçüde artırır. Hem otomotiv hem de sabit enerji depolama uygulamalarındaki derin deneyimimizle, ister pilot projeler ister gigawatt ölçekli kurulumlar için pil paketi tasarımı ve üretimi konusunda güvenilir ortağınızız.

SSS

1. Chengshi Kablo CCS çözümlerinin avantajları nelerdir?

Chengshi Cable CCS, esnek modüler tasarım, yüksek iletkenlik, güvenilir yalıtım ve uygun maliyetli üretim sunarak ESS uygulamaları için istikrarlı performans ve kolay kurulum sağlar.

2. Özelleştirilmiş Kablo CCS çözümleri sağlayabilir misiniz?

Evet, Çinli bir üretici ve tedarikçi olarak Chengshi, voltaj, akım, düzen ve proje gereksinimlerine göre tamamen özelleştirilmiş Kablo CCS tasarımları sunmaktadır.

3. Kablo CCS sistemlerinizde hangi malzemeler kullanılıyor?

Güvenlik, iletkenlik ve uzun hizmet ömrü sağlamak için yüksek kaliteli bakır veya alüminyum iletkenler, hassas yalıtım malzemeleri ve dayanıklı kaplamalar kullanıyoruz.

4. Kablo CCS için hangi uygulamalar uygundur?

Kablo CCS çözümlerimiz enerji depolama sistemlerinde (ESS), lityum pil paketlerinde, yenilenebilir enerji depolamada ve endüstriyel güç sistemlerinde yaygın olarak kullanılmaktadır.

5. Ürün kalitesini nasıl sağlıyorsunuz?

Chengshi, uluslararası standartları karşılamak için elektrik testleri, yalıtım doğrulaması ve dayanıklılık testleri de dahil olmak üzere sıkı kalite kontrol süreçlerini takip ediyor.

6. Üretim kapasiteniz ve teslim süreniz nedir?

Olgun üretim süreçleri ve ölçeklenebilir üretim hatlarıyla toplu siparişler için istikrarlı tedarik ve hızlı teslimat sağlıyoruz.
